[Vectrex] Reparatur Bildfehler: Vektoren werden nicht mehr sauber abgeschlossen.

[Helltrasher]

Hallo liebe ARCADEinfo Community,

komme gerade in einer Vectrex Reparatur nicht weiter und hoffe hier auf Hilfestellung.

Folgendes zu meiner Vectrex#1 (1v2; die zweite ist Ok):


#1 Vectrex Nr.1 OLD (Komplette Re-Cap Kur & ReCalibration* & Grundreinigung im Jahr 2022)*

**Durch neuen Defekt nun durch experimentelles Verstellen verworfen (muss Neu!)

- Zustand aussen und innen Optisch A-
- Zustand Kontroller B+
- DeBuzz und super Noiseless Sound, Perfekt!
- *nun gutes Bild ABER Bild Probleme bei: (trotz Poti R509 Tausch)
Low Intesity of Beam bei max. Anschlag (kein max. kontroll DOT erreichbar)

Das Problem schon zu Beginn: bei einer der beiden ist im Beam ein wenig der "Dampf" raus. Bedeutet bei max. Helligkeits Poti Anschlag bekomme
ich keine "Übersteuerung" (Kontroll Punkt kommt nicht mehr und das "nach ziehen" der Vektorstrahlen auch nicht mehr).
Bei den meisten Games geht das klar, nur manche die im Kontrast etwas mehr Intensität benötigen
z.B. YASI (Schiffbereich), Asteroids der Background (rocks) etc. sind kaum bis gar nicht mehr sichtbar.
Geometrie: Deflektion Test Problem (TestCard4)
(Teilweise genauer Vector Abschluss fehlerhaft, aber noch OK) (schon damals)


Ein NEUR Defekt trat nun nach ein paar Jahren ein:

Welcher sich wie folgt zeigt und das Spielen nun nicht mehr möglich macht.
Vektoren werden im "oberen linken Qudranten" nicht mehr sauber abgeschlossen. s. Bilder TestCardv4 "Fehlerbild Vectrex #1":



Ein Integrator (fein-)Abgleich ueber R333 und R335 ist hier Aussichtlos bzw. kann nicht erzeugt werden!.

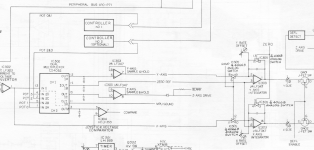

Ich vermute einen Fehler in den DAC/OpAmps der ICs 301 bis 305 Reihe.

Bei mir verbaut:

IC301 MC1408P8 /16 Pin (schon gesockelt) (DAC)
IC302 MC14052B /16 Pin
IC303 LF347N /14 Pin (schon gesockelt)
IC304 MC34002P /8 Pin
IC305 MC14066B /14 Pin

Check: Versorgungsspannungen (AC 10,9V Seite und DC -5V, +5V, -13V) sind geprüft und alle Ok (auch -13V anliegend an Pin 3 bei DAC IC301)!


Planung:
Fehlende IC-Sockel IC3xx Reihe einlöten bzw. ergänzen.
Austausch / Quertausch der IC3xx Reihe.



[Helltrasher]

Reparatur Zwischenbericht:



Nachdem ich nun IC303 / LF347N durch Tausch ausschließen kann, verdichten sich die Fehlerquellen auf Kandidat 1 IC302 (Dual Multiplexer) und / oder Kandidat 2 IC305 (Analog Switch),

da ich auch feststellen konnte das Joystick Port 2 kein UP Signale annimmt.

Habe nun die IC305, IC304 und IC302 mit IC Sockel versehen und muss nun auf meine Ersatz Bestellung der IC3xx Reihe aus den USA abwarten.



[Astrocade]

ich kenne mich leider mit dem vectrex nicht aus,
drücke dir aber auf jeden fall die daumen........



[Helltrasher]

So, die gute Nachricht, der Fehlerteufel wurde lokalisiert und war tatsächlich der IC302 MC14052B.

Bildfehler (Vektorabschluss) wieder top und nach erfolgreicher aller nötigen Bild Kalibrationen alles Tako.
(u.a. 0V DAC Abgleich etc.; ein gutes YT-Video ist das hier https://www.youtube.com/watch?v=TmEOfN4uTGA )

Schlechte Nachricht, von drei bestellten MC14052B waren sofort zwei defekt (einer hatte kein Bild, der zweite nur Vertikale Linien)

und beim jetzt "guten" funktionierte nur kurz zu Beginn die JoyPort 2 Up Funktion, jetzt schon wieder nicht.

Bestimmt schlecht gealtert oder "Refurbished“. Habe nun mal zum weitere testen MC14052B aus anderer Quelle geordert.

Zur Not bestelle ich auch noch mal bei Reichelt&Co. Dort gibt es CD4052BE (Texas Instruments) oder 74HCT4052 welche wohl TTL-kompatibel sind.

Der Vectrex verwendet einen Motorola 6809 mit TTL-Pegeln (Low < 0,8 V, High > 2 V).

Daher sind TTL-kompatible Eingänge wichtig, damit die digitalen Steuersignale (z. B. Adressleitungen, Joystick-Steuerung) zuverlässig erkannt werden.
