Röhre abzugeben

[Zeropage]

Röhre abzugeben

Da ich für mein selbstgebautes Cab letztlich eine 21 Zoll Röhre verwendet habe, steht hier noch ein 20-Zoll-Fernseher herum.
Evtl. kann ihn jemand für sein Cab gebrauchen. Das Gehäuse des Fernsehers ist beschädigt. Die Röhre hat aber keine Kratzer und funktioniert. Im Zweifel geht er sonst irgendwann demnächst zum Bauhof.
Das wäre eigentlich schade. Ich bin mir nicht sicher, aber evtl. passt die Röhre sogar in ein Original-Cab.
Es handelt sich um einen Fernseher von LG, Modell CB20E40X
Abzuholen wäre er in Rheine.



[Ewald]

Das wichtigste in diesem Zusammenhang ist immer der Stecker an der Bildröhre, dann kann man erkennen ob die Röhre möglicherweise für ein Hantarex MTC 900, 9000... 14-20" CGA Chassis geeigent ist.

PS: Bei mir liegen auch noch mehrere ungebrauchte 14 und 16" Bidröhren aus den frühen 90er Jahren herum, die passen für viele Kortek und Hantarex MTC 9000 Chassis aus dieser Zeit. Falls jemand solche Bildröhren brauchen kann, gebe ich sie kostenlos ab!



[Zeropage]

Ok verstanden, ich habe die Kiste mal aufgeschraubt und Bilder gemacht.

Röhrenhals von hinten:

Platine:

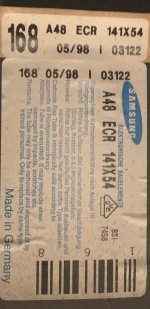

Aufkleber von der Röhre:



[Ewald]

Das ist eine bekannt Samsung Bildröhre, welche an vielen 14-20" CGA Industriechassis ab Ende der 80er Jahre passt! Auch die vertikalen Ablenkspulen kann man bei Bedarf recht einfach in Reihe schalten, was bei einigen älteren Kortek und japanischen Produkten erforderlich ist.



[winni]

Ja. Die geht z. B. auch super für das gute alte G07.
Wo die vert. Endstufen mit hoher Spannung arbeiten, brauchts halt eine hohe Impedanz der angeschlossenen Last.
Vert. Spulen auf seriell umlöten und schon kann sie direkt verwendet werden.
Lediglich die O/W-Korrektur mit dem Transduktor muß hier überbrückt werden.
Sonst hat man eine "Überkorrektur" mit nach außen gebeulten Rändern.
Diese moderneren Röhren machen das durch die Wickelform der Spulen selber.

Ich verweise in diesem Zusammenhang auf meine Röhrenliste, in der ich seit Jahren die Schlachtfernseher katalogisiert habe.
Hier habe ich die wichtigsten Parameter der Röhren dort zusammengetragen.
Inzwischen trage ich auch die älteren Röhren aus den Industriemonitoren ein.

Gruß
W.
